PENGENALAN KOMPONEN-KOMPONEN YANG ADA DI DALAM CASING CPU
selamat malam................
di malam ini cocok kali untuk menulis artikel dari pada bosen kan ya mungkin banyak yang pada tidur tapi untuk malam ini saya tidak bisa tidur jadi saya akan membuat artikel, semoga para pembaca dapat mengambil ilmu nya dan jika ada salah kata mohon maaf
selamat membaca..........
ini adalah blog pertama saya di artikel ini saya akan mengulas tetang komputer yaitu pengenalan komponen komponen yang ada di sebuah komputer ..........
oke langsung saja kita akan mengupas tuntas ya mengenai komputer ini....
Komputer adalah alat yang dipakai untuk mengolah data menurut prosedur yang telah dirumuskan. Kata computer pada awalnya dipergunakan untuk menggambarkan orang yang perkerjaannya melakukan perhitungan aritmetika,
dengan atau tanpa alat bantu, tetapi arti kata ini kemudian dipindahkan
kepada mesin itu sendiri. Asal mulanya, pengolahan informasi hampir
eksklusif berhubungan dengan masalah aritmetika, tetapi komputer modern
dipakai untuk banyak tugas yang tidak berhubungan dengan matematika.
Dalam arti seperti itu terdapat alat seperti slide rule, jenis kalkulator mekanik mulai dari abakus dan seterusnya, sampai semua komputer elektronik yang kontemporer. Istilah lebih baik yang cocok untuk arti luas seperti "komputer" adalah "yang mengolah informasi" atau "sistem pengolah informasi."
Selama bertahun-tahun sudah ada beberapa arti yang berbeda dalam kata
"komputer", dan beberapa kata yang berbeda tersebut sekarang disebut
sebagai komputer.
Kata computer secara umum pernah dipergunakan untuk
mendefiniskan orang yang melakukan perhitungan aritmetika, dengan atau
tanpa mesin pembantu. Menurut Barnhart Concise Dictionary of Etymology,
kata tersebut digunakan dalam bahasa Inggris pada tahun 1646 sebagai
kata untuk "orang yang menghitung" kemudian menjelang 1897 juga
digunakan sebagai "alat hitung mekanis". Selama Perang Dunia II kata
tersebut menunjuk kepada para pekerja wanita Amerika Serikat dan Inggris yang pekerjaannya menghitung jalan artileri perang dengan mesin hitung.
Komputer tersebut Terdiri Dari Beberapa Komponen yaitu CPU, MOUSE, MONITOR, KEYBOARD
dan disini kita akan bahas komponen-komponen yang ada di dalam case CPU Di antaranya
- Prosesor
- Random access Memory (Ram)
- Mother Board
- Hardisk
- Power Suplay
- Disk Driver DVD R/RW
- casing....
1. Prosesor
prosesor adalah komponen komputer yang merupakan sebagai otak
yang menjalankan proses dan pengendali kerja komputer dengan bekerjasama
perangkat komputer lainnya, satuan kecepatan dalam Prosesor adalah Mhz (Mega Heartz) atau Ghz (Giga Heartz) dengan semakin besar kecepatan suatu Prosesor maka akan semakin cepat kinerja komputer saat melakukan proses. fungsi sebuah prosesor adalah untuk memproses data yang diterima dari masukkan atau input yang di jalankan oleh User, kemudian akan menghasilkan pengeluaran atau output. Dengan kapasitas prosesor yang besar dan didukung oleh memori (RAM)
yang besar juga akan membantu setiap pengerjaan instruksi dengan cepat.
Arti lain dari prosesor adalah chip yang sering disebut “Microprocessor”. Bagian yang terpenting dari prosesor adalah:
- Arithmatics Logical Unit (ALU) : Melakukan semua perhitungan aritmatika (matematika) yang terjadi sesuai dengan intruksi program.
- Control Unit (CU) : Pengatur lalu lintas data seperti input, dan output.
- Memory Unit (MU) : Alat penyimpanan kecil yang mempunyai kecepatan akses cukup tinggi Memory unit sering di sebut dengan register
Pengertian RAM dan fungsinya pada komputer dilengkapi
juga dengan jenis-jenis RAM dapat kamu baca di artikel ini. RAM adalah
berasal dari singkatan Random Access Memory, RAM yaitu suatu memori
tempat penyimpanan data sementara, ketika saat komputer dijalankan dan
dapat diakses secara acak (random).
Fungsi RAM adalah mempercepat
pemeprosesan data pada PC atau komputer. Semakin besar RAM yang dimiliki
maka akan semakin cepat pula komputer tersebut. RAM bisa mempercepat
kinerja dari komputer, sebab RAM menyediakan ruang penyimpanan sementara
untuk komputer. Dalam menyimpan data-data yang mudah diambil sehingga
dapat mempercepat loading data serta program yang diakses.
Jenis-Jenis RAM
DRAM (Dynamic Random Access Memory)
Jenis RAM ini merupakan memori semi konduktor yang memerlukan
kapasitor sebagai tumpuan untuk menyegarkan data yang ada di dalamnya.
RAM ini memiliki kecepatan yang lebih tinggi dibanding EDO RAM. Namun,
lebih rendah dibandingkan SRAM.
DRAM menggunakan satu transistor dan kapasitor per bit dalam
strukturnya. Hal ini membuat RAM ini memiliki kepadatan yang cukup
tinggi. DRAM memiliki frekuensi kerja yang bervariasi antara 4,7 Mhz
hingga 40 Mhz.
SDRAM (Sychronous Dynamic Random Access Memory)
SDRAM menjadi RAM yang memiliki kecepatan cukup tinggi dibanding
jenis-jenis RAM lainnya yakni kecepatan sampai 100 - 133 Mhz. RAM ini
banyak digunakan pada tahun 1996 hingga 2003 dan merupakan jenis RAM
yang memiliki 168 Pin saluran transfer data. Ciri-ciri RAM ini terdapat
dua celah dibagian kakinya. RAM ini akan diletakkan pada slot DIMM/SDRAM
di motherboard yang mampu menampung memori mulai 16 MB hingga 1GB.
RDRAM (Rambus Dynamic Random Access Memory)
Komponen ini diperkenalkan pada tahun 1995 dengan kecepatan 600
Mbytes/sec. Pada tahun 1997, kecepatan RDRAM meningkat hingga 700 MBps,
dan tahun 1998 menjadi 1,6 GBps. Tak heran, RAM ini awalnya dikembangkan
untuk komputer dengan prosesor Pentium 4 atau untuk keperluan perangkat
gaming. Slot memori untuk RDRAM ialah 184 pin.SRAM (Static Random Access Memory)
Jenis RAM komputer ini terbuat dari semacam semi konduktor yang tidak
memerlukan kapasitor dan tidak memerlukan penyegaran secara berkala
sehingga kinerja bisa lebih cepat. Hal ini disebabkan komponen ini hanya
menggunakan transistor tanpa kapasitor.
SRAM didesain menggunakan desain cluster enam transistor untuk
menyimpan setiap bit informasi. Sayangnya, SRAM memiliki kekurangan
yakni biaya produksinya yang mahal. Tak heran, RAM ini hanya tersedia
dalam kapasitas kecil dan digunakan untuk bagian yang benar-benar
penting. Chip ini sering digunakan untuk chace memori. Kecepatan SRAM
mampu mengimbangi kecepatan prosesor 500 MHz Sram ini kita kenal dengan istilah IC mikrocontroler.
EDORAM (Extended Data Out Random Access Memory)
RAM ini dikembangkan tahun 1995 dan memiliki kemampuan yang lebih cepat
dalam membaca dan mentransfer data dibandingkan dengan jenis-jenis RAM
lain. Slot memori untuk EDORAM ialah 72 pin. Bentuk komponen ini lebih
panjang daripada RAM SIMM. Tak heran RAM ini sangat cocok dipasang pada
semua komputer Pentium. Selain itu, komponen ini juga cocok untuk
dipasang pada komputer dengan bus mencapai 66 Mhz.
FPM DRAM (First Page Mode DRAM)
Jenis RAM ini merupakan bentuk asli atau bentuk awal dari DRAM. Laju
transfer maksimum untuk cache L2 mendekati 176 MB per detik. FPM bekerja
pada rentang frekuensi 16 MHz hingga 66 MHz dengan akses waktu hingga
50ns.
Flash RAM
Flash RAM merupakan jenis memori berkapasitas rendah yang digunakan pada
perangkat elektronika seperti TV, VCR, hingga ponsel lama. Momori ini
dipasang pada perangkat yang memerlukan refresh dengan daya yang kecil.
DDR SDRAM (Double Date Rate SDRAM)
Jenis RAM ini menjadi salah satu yang memiliki kecepatan sangat
tinggi diantara jenis-jenis RAM. Tak heran, RAM ini digunakan diberbagai
perangkat saat ini. RAM ini mampu menjalankan dua instruksi sekaligus
dalam satuan waktu yang sama. Memori ini memiliki 184 pin. RAM jenis ini
juga mengonsumsi daya listrik yang lebih rendah.
Jenis-jenis RAM berikutnya seperti DDR2 RAM hingga DDR3 RAM merupakan
pengembangan dari DDR SDRAM. Kedua jenis RAM ini digunakan dibanyak
komputer saat ini karena lebih menghemat daya dan lebih optimal dengan
kecepatan tinggi. Untuk kapasitas memori jenis ini pun cukup besar
hingga 4 GB per chipnya. pada umum nya jenis Ram ini sekarang di gunakan oleh komputer dan laptop
mulai dari DDR1,DDR2,DDR3 dan terkhir DDR4 dan ukuran kapasitas ram ny
pun berpariasi mulai dari 512MB sampai 16GB.
SO – DIMM (Small Outline Dual in-line Memory Module)
Memori ini merupakan jenis memori yang digunakan pada perangkat notebook. Bentuk fisiknya cukup ringkas, kira-kira setengah dari besaran DDR RAM sehingga lebih menghemat ruang. Jenis memori ini biasanya mengikuti perkembangan RAM untuk komputer desktop.
3. Mother Board (Papan Induk).
.jpg)
Pengertian dari motherboard yaitu papan
sirkuit tempat berbagai komponen elektronik saling terhubung seperti
pada PC atau Macintosh dan biasa disingkat dengan kata mobo. Pengertian
lain dari motherboard atau dengan kata lain mainboard adalah papan utama
berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan
konektor sebagai penghubung akses masing-masing perangkat.
Dalam sistem komputer, peripheral-peripheral akan saling terkoneksi di dalam motherboard dan
dapat meneruskan instruksi melalui jalur-jalur pada board. Seluruh
peripheral yang terkoneksi akan menjadi sebuah sistem komputer yang
utuh. Sementara fungsi motherboard pada umumnya adalah menghubungkan
seluruh komponen penyusun sebuah komputer. Motherboard bisa dikatakan
sebagai tulang punggung (backbone) dari sistem komputer, semua komponen
komputer pasti terhubung dengan motherboard, baik langsung maupun tidak
langsung.
Komponen – komponen motherboard
- Soket CPU atau Processor Socket, digunakan untuk menginstal atau menyisipkan prosesor . Ada dua jenis soket yang kita kenal, yaitu soket LIF soket dan soket ZIF. LIF singkatan dari Low InsertionForce, yaitu soket model lama, dan ZIF adalah singkatan dari Zero Insertion Force, adalah soket prosesor model baru.
Gambar 2.1. Soket CPU
- North Bridgeletaknya selalu dekat dengan soket prosesor, yaitu merupakan salah satu komponen penting dari motherboard. North Bridge adalah titik fokus dari motherboard, dan disebut juga dengan memory controller hub. North bridge terhubung dengan socket Processor, slot RAM serta slot AGP.
Gambar 2.2. North bridge
- South Bridgedan North Bridge adalah dua kutub utama motherboard. South Bridge terhubung dengan antarmuka IDE primer dan sekunder, konektor SATA, konektor Floppy Drive, slot PCI dan BIOS.
Gambar 2.3 South bridge
- Slot RAM adalah komponen pada motherboard yang digunakan untuk menyisipkan RAM.
Gambar 2.4 Slot RAM
- Slot AGP digunakan untuk memasukkan AGP Card. AGP atau singkatan dari Accelerated Graphics Port, adalah slot untuk kartu grafis yang ditujukan untuk game 3D. Letaknya selalu di samping slot PCI.
Gambar 2.5 Slot AGP
- Slot PCI digunakan untuk menyisipkan Add-on Card, seperti kartu LAN , Kartu Sound , dan kartu TV tuner .PCI adalah singkatan dari Peripheral Component Interconnect.
Gambar 2.6 Slot PCI
- Complimentary Metal Oxide Semicondutor (CMOS) adalah sebuah baterai yang memasok power pada sebuah memori kecil pada motherboard yang berfungsi untuk menyimpan settingan konfigurasi komputer, waktu, dll. CMOS menjaga agar kita tidak perlu mengkonfigurasi hal-hal tersebut setiap kali kita menyalakan komputer
Gambar 2.7 Baterai CMOS
- Primary and Secondary IDE Interfaces juga disebut dengan konektor IDE atau konektor PATA. IDE adalah kependekan dari Integrated Device Electronics, yang mendukung untuk perangkat IDE, seperti Hard disk dan CD dan DVD drive .
Gambar 2.8 Promary and Secondary IDE
- Konektor SATA juga disebut sebagai konektor Serial ATA. SATA kependekan dari Serial Advanced Technology Attachment, yang berguna untuk menghubungkan perangkat serial ATA.
Gambar 2.9 konektor SATA
- BIOS adalah singkatan dari Basic Input Output System, yang juga merupakan salah satu bagian chip penting dari motherboard, untuk melakukan POST ( Power On Self Test ) .
Gambar 2.10 BIOS.
4. Hardisk Pengertian Hard Disk adalah sebuah komponen atau perangkat keras komputer yang berfungsi untuk menyimpan data pada komputer.
Macam – Macam Jenis Hard Disk Komputer
Hard Disk ATA / EIDE
Hard disk jenis ATA ( Advanced Technology Attachment ) atau juga disebut dengan EIDE
( Enhanced Integrated Drive Electronic ) merupakan hard disk yang
menggunakan teknologi antar muka disk yang sesuai antara koneksi ke bus
dan dapat dihubungkan langsung ke bus PCI. Untuk produsen yang
memproduksi hard disk ini sangat banyak hal jadi tidak perlu kawatir
sobat komputer bingung untuk mencarinya.
Keunggulan
dari hard disk jenis ini adalah harganya yang murah sementara
kekurangan dari hard disk jenis ini adalah harus menggunakan kontroler
secara terpisah apabila sobat menggunakan dua drive secara bersama –
sama.

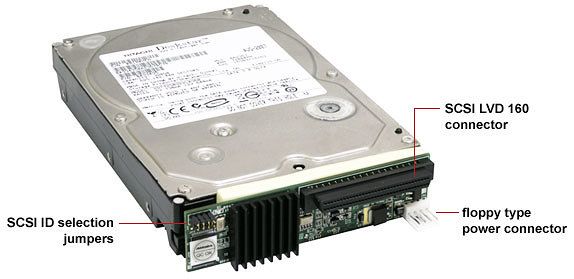

Hard Disk SCSI
Hard disk jenis ini bisa terkoneksi ke bus SCSI ( Small Computer System Interface
) standar serta memiliki performa yang lebih baik dari hard disk ATA.
untuk pemakaian bersamaan ke banyak drive tanpa menggunakan kontroler,
akan tetapi untuk harganya lebih mahal dari pada hard disk ATA / EIDE.
Hard Disk RAID
Hard disk RAID ( Redundant Array of Independent Disks
) Hard disk jenis ini memiliki kehandalan yang tidak perlu diragukan
lagi, kemampuan untuk mentolelir kesalahan penyimpanan atau penumpukan
data menjadi keunggulan hard disk jenis ini. selain itu kemampuan
penyimpanan yang sangat besar menjadikan hardisk ini banyak dilirik oleh
konsumen. Hard disk jenis ini sangat baik digunakan untuk komputer
dengan performa menengah atas, Sehingga banyak digunakan pada komputer
yang ada sekarang ini.
Hard Disk SATA
Hard disk SATA ( Serial Advanced Technology Attachment ) terkenal dengan kecepatan transfer datanya yang sangat tinggi dan mampu mengurangi latensi
atau delay. Dalam proses pentransferan datanya hard disk jenis ini
melakukannya secara berurutan. Hard disk jenis ini juga tidak
menggunakan sistem master atau slive karena dalam penggunaannya hard
disk ini hanya bisa menggunakan satu kabel untuk satu hard disk.
Hard Disk SSD
Tidak
seperti jenis hardisk sebelumnya teknologi hard disk yang satu ini
tidak menggunakan mekanik dalam media penyimpanannya (tidak menggunakan Piringan cakram) akan tetapi
menggunakan teknologi SSD (Solid State Disk) atau biasa di sebut hardisk tipe ini menggunakan beberapa IC sebagai media penyimpanan nya, jadi teknologi yang digunakan sama seperti USB Drive atau memori komputer. Apabila sobat perhatikan dengan seksama jenis hard disk ini tidak memiliki komponent bergerak didalamnya seperti gambar dibawah ini
5. PSU (Power Suplay) adalah salah
satu hardware di dalam perangkat komputer yang berperan untuk
memberikan suplai daya. Biasanya komponen power supplay ini bisa
ditemukan pada chasing komputer dan berbentuk persegi.
Pada
dasarnya Power Supply membutuhkan sumber listrik yang kemudian diubah
menjadi energi yang menggerakkan perangkat elektronik. Sistem kerjanya
cukup sederhana yakni dengan mengubah daya 120V ke dalam bentuk aliran
dengan daya yang sesuai kebutuhan komponen-komponen tersebut.
Jenis-jenis Power Suplay antara lain Sbb.
Power Supply ATX
- Memiliki 8-12 terminal output yang terhubung pada motherboard komputer
- Umumnya memiliki daya di bawah 250 watt
- Karena tombol power On dan Off terhubung dengan chasing komputer, maka untuk mematikannya harus dilakukan secara manual pada saat shut down komputer.
Power Supply AT
- Ciri-ciri Power Suplly ATX:
- Memiliki 20 sampai 24 terminal output yang terhubungan dengan motherboard
- Memakai daya yang lebih besar
- Ketika PC di-shuttdown maka power supply ini akan mati sepenuhnya
6. DVD R/RW: DVD ROM atau DVD ROM Drive merupakan singkatan dari Digital Versatile
Disc Read Only Memory. DVD ROM memiliki bentuk yang sama persis seperti
CD ROM, hanya saja memiliki kemampuan dan fitur yang berbeda. sama seperti hardisk DVD /CD menggunakan media penyimpanan berupa piringan cakram.
DVD terbagi menjadi 2 jenis yaitu
- DVD R : jenis piringan DVD ini di hanya bisa di gunakan 1x burning saja (Read) dan data yang telah di burning tidak bisa di hapus
- DVD RW : jenis piringan DVD ini di gunakan untuk membaca dan menulis data yang telah di burning dapat di hapus dan di tulis ulang (Read / Write)
oke sekian dulu dari saya semoga dapat bermanfaat untuk menambah wawasan dan pengetahuan tentang isi dalam dari CPU jika ada tutur kata yang salah mohon di maafkan karena saya juga manusia biasa yang tidak luput dari dosa
dan jika ada pertanyaan masalah komponen-komponen di dalam CPU silahkan tulis di kolom komentar
akhir kata selamat malam.
next saya akan tulis artikel tentang Monitor komputer...,,
0 comments:
Post a Comment
